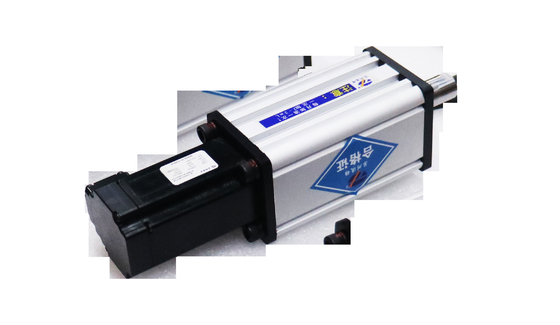

50~1200mm Directe verbinding/gordelverbinding Servo elektrische cilinder, Aluminium legering materiaal mooi en licht
| Plaats van herkomst | China |
|---|---|
| Merknaam | TJ |
| Certificering | ISO9001:2008,CE |
| Modelnummer | TJE135 |
| Min. bestelaantal | 1 stk |
| Prijs | negotiable |
| Verpakking Details | externe verpakking: karton of niet houten doos; kussenverpakking: EPE-schuim |
| Levertijd | 3-4 weken |
| Betalingscondities | T/T, 30%-vooruitbetaling, 70% vóór levering |
| Levering vermogen | 800 PC's per maand |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Materiaal | Aluminium | Kleur | norm: marineblauwe &silvery, anderen kan worden aangepast |
|---|---|---|---|
| Snelheid | tot 500mm/s | Herhaalbaarheid | ±0,01 mm |
| Een beroerte | 50~1200mm | outputkracht | tot 50KN |
| het type van motorverbinding | lineair/parallel | interne anti-rotation | Met/zonder |
| Schroeflood | 10,20,50mm | het type van ladingsverbinding | mannetje, wijfje, u-Bout, bal hoofdscharnier en aangepast |
| Markeren | electric cylinder actuators,electric cylinder linear actuator |
||
Productomschrijving
1Definitie van het productmodel
foto's
Voorbeeld: TJE075 S100 B. R 05 Een M C 2 P11 O/C N/P
|
TJE075 Serie nr.
TJE040:44×44mm TJE065:64×64mm TJE075:75×75mm TJE095:93×93mm TJE110:111×111mm TJE135:134×134mm |
S100 Effectieve slag
TJE040:50-200 mm TJE065:50-250 mm TJE075:50-600 mm TJE095:50-800 mm TJE110:50-1000 mm TJE135:50-1200 mm |
|
B Schroeftype
A: Acme-schroef B: Ballenschroef C:Rolleschroef |
RAnti-rotatie
R: Met T:zonder ((TJE040 altijd zonder deze functie)) |
|
05 ∆ Schroeflood
TJE040:4mm TJE065:4, 5, 10, 16,20 mm TJE075:4, 5, 10, 20, 40 mm TJE095:4, 5, 6, 8, 10, 25 mm TJE110:5, 6, 8, 10, 20, 32 mm TJE135:10, 20, 50 mm |
A Motormontage type
B: Parallel |
|
M·Type van cilindermontage
M1:dubbele zijkant M2:Sidaal draaibank M3:Vorderflensbevestiging M4:Achterflensbevestiging M5:Achterste splitsing M6:Achteras bevestiging MX:Aangepast |
C Typ van de belastingverbinding
C1:Mannen C2:Vrouwen C3:U-bout C4:Spelhoofdscharnier CX:Aangepast |
|
2°Aantal grensschakelaars
(De standaard is normaal gesproken open NPN-schakelaar) |
O/C/Limit-schakelaars
O:Normaal geopend C: Normaal gesloten |
|
N/P·Sensortype
N:NPN P:PNP |
| Grattenregelaar + Krachtsensor |
|
Krachtsensor:1 4-20mA 2 0-10V Grattenregelaar:1 TTL 24V 2 RS422 ((5V-verschil) |
|
Als het onderdeel ontbreekt, betekent dit dat er geen roosterregelaar of krachtsensor is. P01:Alleen met roosterregelaar TTL ((24V) P10:alleen met roosterregelaar 4-20mA |
Mark.:
1) Om de effectieve slag te garanderen, moeten aan beide uiteinden 5 mm ruimte worden gereserveerd.
2) De sensor kon niet aan dezelfde kant van de motor worden gemonteerd wanneer de motor parallel is gemonteerd.
2. Leidraad voor de keuze van elektrische cilinders
tafels
3. Lijst van randapparatuur
| Naam | Uitleg |
| 1- HNC/CRHNC Voetmontageonderdeel | Wanneer de motor parallel is gemonteerd, wordt dit onderdeel gebruikt voor het installeren van lagers en reducer-eindkappen. |
| 2- FNC/CRFNG Flankenbevestigingsdeel | Wanneer de motor parallel is gemonteerd, wordt dit onderdeel gebruikt voor het installeren van lagers en reducer-eindkappen. |
| 3- ZNCF/CRZNG Trunnion bevestigingsonderdeel | Wanneer de motor parallel is gemonteerd, wordt dit onderdeel gebruikt voor het installeren van lagers en reducer-eindkappen. |
| 4- LNZG/CRLNZG Trunnionlagers | Voor trunnion gemonteerd op het cilinderblok. |
| 5- SNC Dubbele splitslagers | Voor de parallel gemonteerde motor. |
| 6- LSNG Sferische scharniersplitslagers | Voor de motor parallel gemonteerd, met een bollig lager. |
| 7- LSNSG Sferische scharniersplitslagers | Voor de motor parallel gemonteerd, met bollagers, lassen synthese. |
| 8- SNCS Montageonderdeel met dubbele spleet | Voor de motor parallel gemonteerd, met een bollig lager. |
| 9- LBG Dubbele spleetlagers | Voor de motor parallel gemonteerd, met een bollig lager. |
| Aanhangstuk met dubbelsplitsing | Voor de parallel gemonteerde motor. |
| aA- Double clevis bevestigingsdeel | Voor de motor parallel gemonteerd, met een bollig lager. |
| aB- Double clevis bevestigingsdeel | Voor de parallel gemonteerde motor. |
| aC- Clevislagers | Voor de parallel gemonteerde motor. |
| aD- Sferisch scharnier Clevis lager | Voor de motor parallel gemonteerd, met een bollig lager. |
| aE- Trunnionlagers | Als de motor parallel is gemonteerd, kan de montagepositie niet in de buurt van de motor zijn. |
| aF- Voetmontageonderdeel | Voor de motor die axiaal is gemonteerd. |
| aG- Gezamenlijk lager | Met een bolvormig lager. |
| aH- verbindingsflens | Voor het compenseren van radiale afwijking. |
| Alle- dubbele splitsing | Voor de cilindersling in een vliegtuig. |
| bJ- Zelf in verbindingsdeel | Voor het compenseren van radiale en hoeksafwijkingen. |
| bA- rechthoekige bolvormige scharniersplitslagers | Voor het gewrichtslager. |
| bB- dubbele splitsing | Voor de installatie van de slingers van de cilinder. |
| bC- Leidingseenheid | Vermijdt dat de cilinder bij hoog koppel draait |
| bD- Nabijheidsschakelaars | Voor het testen van de positie kan worden geïntegreerd in de slot voor het monteren van de sensor. |
| bE- slotdeksel | Voor het voorkomen dat stof binnenkomt. |
| bF- Componenten voor parallelle installaties | Voor de parallel gemonteerde motor. |
| bG- Axiële installatiecomponenten | Voor de motor die axiaal is gemonteerd. |
4. Toepassingen
★ Militaire uitrusting:radar, raketophanger, schommelplatform voor pantservoertuigen, speciale uitrusting en andere oorlogsschepen en vliegtuigen,luik,opening,instelling van de stoelhoogte,wapenopsporingssysteem,actuator,experimentele opheffingsondersteuning, tank artillerie hoge en lage richting actie aanpassing, het duwen van raketbrandstof, het openen van de oven deur, enz.
★ Speciale apparatuur:productielijn voor industriële automatisering, assemblagelijn, logistieke transmissie, hefplatform, verplaatsingscontrole, klepcontrole, coördinatenmanipulator,Mechanische apparatuur CT Kama mes, voedsel- en geneesmiddelenindustrie, CNC-gereedschapsmachines, verpakkingsmachines voor de industrie, elektronische pers voor de automobielindustrie, indexering van wikkelmachines voor textielapparatuur, controle van de matrijspositie, klemmen, boren,positionering.
★ Experimentele apparatuur: simulatieplatform, testbed, golfmachine, testapparatuur enz.
Dit type is vooral geschikt voor:
Servo pers, motor assemblage productielijn en u kunt ook onze servo pers software samen kopen.
