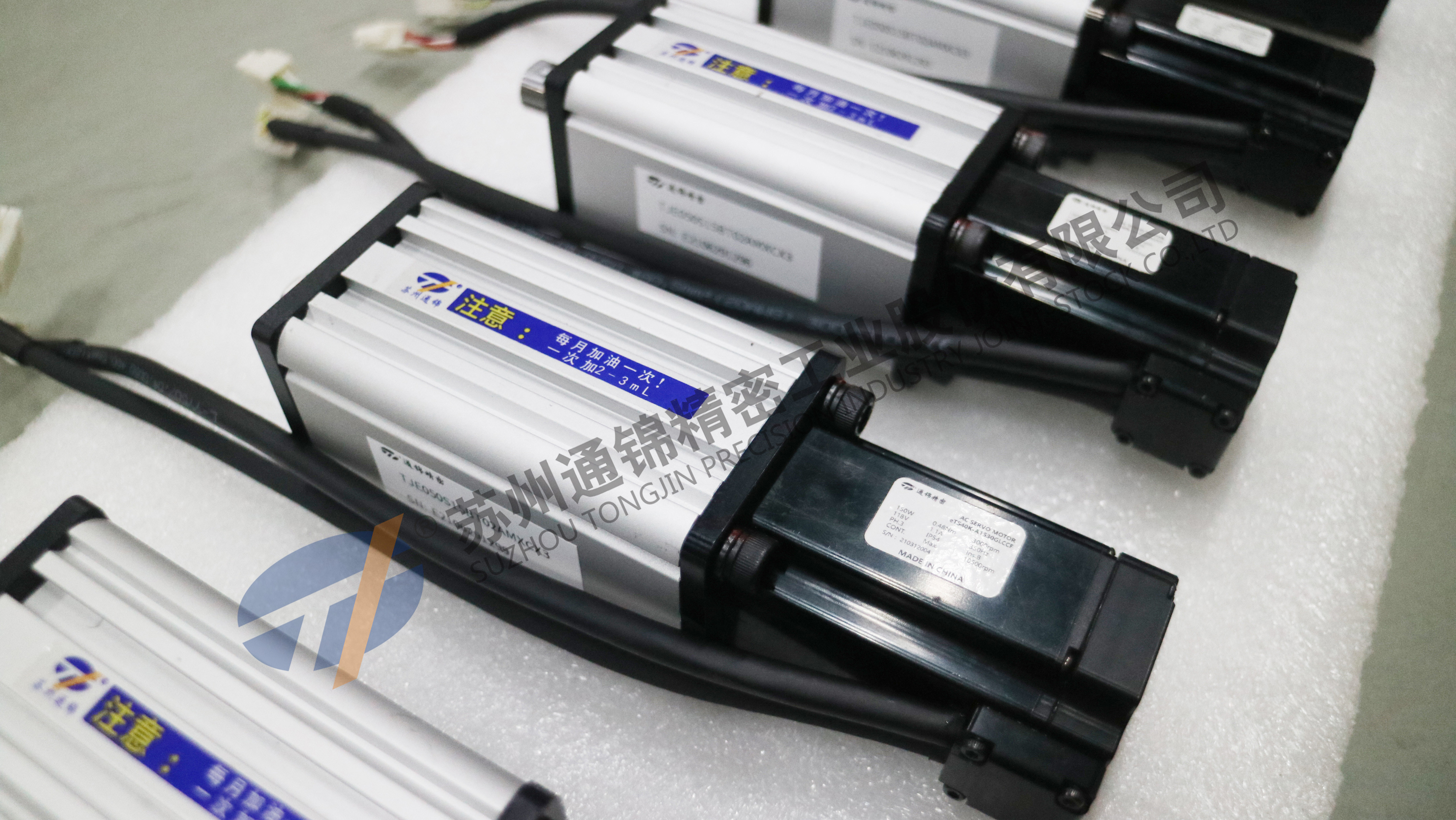

220V Compacte structuur Micro Servo Elektrische cilinder voor de hoogte van de stoel

  • 220V Compact Structure Micro Servo Electric Cylinder For Seat Height Adjustment
Plaats van herkomst China
Merknaam TJ
Certificering ISO9001:2008,CE
Modelnummer TJE040
Min. bestelaantal PCs 1
Prijs negotiable
Verpakking Details externe verpakking: karton of niet houten doos; kussenverpakking: EPE-schuim
Levertijd 3-4 weken
Betalingscondities T/T, 30%-vooruitbetaling, 70% vóór levering
Levering vermogen 800 PCs per maand

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Materiaal Aluminium Kleur norm: marineblauwe &silvery, anderen kan worden aangepast
Snelheid tot 200 mm/s Herhaalbaarheid ±0,01 mm
Een beroerte 50~200mm outputkracht tot 0,65KN
het type van motorverbinding lineair/parallel interne anti-rotation Met/zonder
Schroeflood 4 mm het type van ladingsverbinding Op maat
Markeren

Compacte structuur Servo-elektrische cilinder

,

Servo-elektrische cilinder van 220 V
Laat een bericht achter
Productomschrijving



220V Compacte structuur Micro Servo Elektrische cilinder voor de hoogte van de stoel

1Operationeel beginsel

De elektrische cilinder is een lineaire beweging die de roterende beweging van de motor omzet in de stuwstaaf door de roterende beweging van de schroef en het schroefpaar.


Door gebruik te maken van de gesloten-loop besturingseigenschappen van de servomotor, kan de nauwkeurige controle van de stuwkracht, snelheid en positie gemakkelijk worden gerealiseerd,en het programma kan worden gerealiseerd met behulp van moderne bewegingscontrole technologie, numerieke besturingstechnologie en bus (netwerk) technologie.Het kan de nauwkeurige bewegingscontrole realiseren die cilinder en hydraulische cilinder aandrijving niet kunnen realiseren.

2De definitie van het productmodel



Voorbeeld: TJE075 S100 B. R 05 Een M C 2 P11 O/C N/P



TJE075 Serie nr.



TJE040:44×44mm

TJE065:64×64mm

TJE075:75×75mm

TJE095:93×93mm

TJE110:111×111mm

TJE135:134×134mm

S100  Effectieve slag



TJE040:50-200 mm

TJE065:50-250 mm

TJE075:50-600 mm

TJE095:50-800 mm

TJE110:50-1000 mm

TJE135:50-1200 mm

B  Schroeftype



A: Acme-schroef

B: Ballenschroef

C:Rolleschroef

R­Anti-rotatie



R: Met

T:zonder ((TJE040 altijd zonder deze functie))

05 ∆ Schroeflood



TJE040:4mm

TJE065:4, 5, 10, 16,20 mm

TJE075:4, 5, 10, 20, 40 mm

TJE095:4, 5, 6, 8, 10, 25 mm

TJE110:5, 6, 8, 10, 20, 32 mm

TJE135:10, 20, 50 mm

A  Motormontage type


A:Liner

B: Parallel

M·Type van cilindermontage



M1:dubbele zijkant

M2:Sidaal draaibank

M3:Vorderflensbevestiging

M4:Achterflensbevestiging

M5:Achterste splitsing

M6:Achteras bevestiging

MX:Aangepast

C Typ van de belastingverbinding



C1:Mannen

C2:Vrouwen

C3:U-bout

C4:Spelhoofdscharnier

CX:Aangepast

2°Aantal grensschakelaars



(De standaard is normaal gesproken open NPN-schakelaar)

O/C/Limit-schakelaars



O:Normaal geopend

C: Normaal gesloten

N/P·Sensortype



N:NPN

P:PNP


Grattenregelaar + Krachtsensor

Krachtsensor:1 4-20mA

2 0-10V

Grattenregelaar:1 TTL 24V

2 RS422 ((5V-verschil)

Als het onderdeel ontbreekt, betekent dit dat er geen roosterregelaar of krachtsensor is.

P01:Alleen met roosterregelaar TTL ((24V)
P02:Alleen met roosterregelaar RS422 ((5V-verschil)

P10:alleen met roosterregelaar 4-20mA
P20:Alleen met roosterregelaar 0-10V
P11:Krachtsensor 4-20mA, roosterregelaarTTL ((24V)
P12:Krachtsensor 4-20mA,rattenregelaar RS422 ((5V-verschil)
P21: Krachtsensor 0-10V, roosterregelaarTTL ((24V)
P22:Krachtsensor 0-10V,roosterregelaarRS422 ((5V-verschil)





- Wat is er?

1) Om de effectieve slag te garanderen, moeten aan beide uiteinden 5 mm ruimte worden voorbehouden.

2) De sensor kon niet aan dezelfde kant van de motor worden gemonteerd wanneer de motor parallel is gemonteerd.



2Elektrische servocilinder aandrijvingskoppel en

Vermogenselectie tabel

Motorverbinding Parallel (gordel aandrijving)
Verlagingsgraad 1 1.5 3 5
Schroeflood [mm] 4
Motorvermogen [KW] 01 0.15 0.1 0.15 0.1 0.15 0.1 0.15
Nominale motorkoppel [N.M.] 0.32 0.48 0.32 0.48 0.32 0.48 0.32 0.48
Nominale snelheid motor [r/min] 3000 3000 3000 3000 3000 3000 3000 3000
Nominale cilinderkracht [KN] 0.45 0.65 0.65 0.65 0.65 0.65 0.65 0.65
Cylinder Max. Kracht [KN] 0.65
Snelheid van de cilinder [mm/s] 0-200 0-130 0-65 0 tot 40



TJE040-serie elektrische servocilinder aandrijving koppel en vermogen selectie tabel
Motorverbinding lineair (directe koppelingsaandrijving)
Verlagingsgraad 1 1.5 3 5
Schroeflood [mm] 4
Motorvermogen [KW] 01 0.15 0.1 0.15 0.1 0.15 0.1 0.15
Nominale motorkoppel [N.M.] 0.32 0.48 0.32 0.48 0.32 0.48 0.32 0.48
Nominale snelheid motor [r/min] 3000 3000 3000 3000 3000 3000 3000 3000
Nominale cilinderkracht [KN] 0.45 0.65 0.65 0.65 0.65 0.65 0.65 0.65
Cylinder Max. Kracht [KN] 0.65
Snelheid van de cilinder [mm/s] 0-200 0-130 0-65 0 tot 40



3. Toepassingen



★ Militaire uitrusting:radar, raketophanger, schommelplatform voor pantservoertuigen, speciale uitrusting en andere oorlogsschepen en vliegtuigen,luik,opening,instelling van de stoelhoogte,wapenopsporingssysteem,actuator,experimentele opheffingsondersteuning, tank artillerie hoge en lage richting actie aanpassing, het duwen van raketbrandstof, het openen van de oven deur, enz.



★ Speciale apparatuur:productielijn voor industriële automatisering, assemblagelijn, logistieke transmissie, hefplatform, verplaatsingscontrole, klepcontrole, coördinatenmanipulator,Mechanische apparatuur CT Kama mes, voedsel- en geneesmiddelenindustrie, CNC-gereedschapsmachines, verpakkingsmachines voor de industrie, elektronische pers voor de automobielindustrie, indexering van wikkelmachines voor textielapparatuur, controle van de matrijspositie, klemmen, boren,positionering.



★ Experimentele apparatuur: simulatieplatform, testbed, golfmachine, testapparatuur enz.



Dit type is vooral geschikt voor:

In de voedingssector (vergeleken metHydraulische cilinder en pneumatische cilinder, het is veel schoner).



4Waarom koos je ons?





1Compacte structuur en kleine afmetingen.
2.Hoge stijfheid, lage traagheid en snelle reactie.
3.Hoge betrouwbaarheid en lange levensduur.
4Energiebesparing en minder lawaai.
5.Gelegen montage en gebruik, eenvoudig onderhoud.
6Eén jaar kwaliteitsgarantie, levenslang onderhoud.
