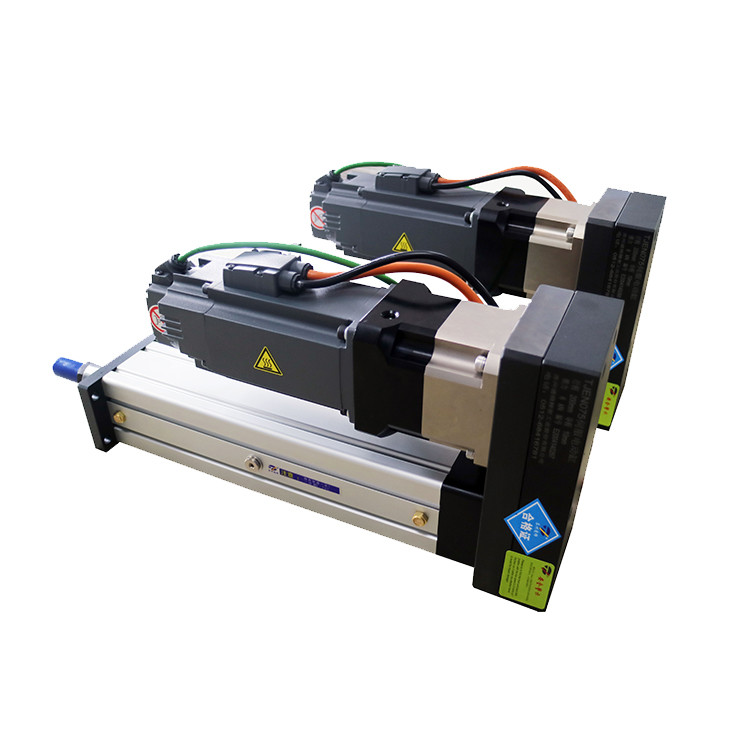

TJE040 Lineaire / opvouwbare elektrische cilinder TJE 040

  • TJE040 Linear / Foldback Electric Cylinder TJE 040
  • TJE040 Linear / Foldback Electric Cylinder TJE 040
Plaats van herkomst China
Merknaam TJ
Certificering ISO9001:2008,CE
Modelnummer TJE040
Min. bestelaantal 1 stuks
Prijs negotiable
Verpakking Details Buitenverpakking:karton of niet-houten doos;kussenverpakking:EPE-schuim
Levertijd 3-4 weken
Betalingscondities T/T, 30%-vooruitbetaling, 70% vóór levering
Levering vermogen 800 PCs per maand

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Materiaal Aluminium Kleur norm: marineblauwe &silvery, anderen kan worden aangepast
Snelheid tot 300 mm/s Herhaalbaarheid ±0,01 mm
Een beroerte 50 tot 3000 mm outputkracht tot en met 100KN
het type van motorverbinding lineair/parallel interne anti-rotation Met/zonder
Schroeflood 10,20 mm het type van ladingsverbinding mannetje, wijfje, u-Bout, bal hoofdscharnier en aangepast
Markeren

TJE040 Elektrische cilinder

,

Foldback lineaire elektrische cilinder

,

TJE040 Lineaire elektrische cilinder
Laat een bericht achter
Productomschrijving



1.OperationelePBeginsel





Productnaam Servo-elektrische cilinder model nr. TJE040
Fabrikant TONGJIN PRECISION Productkleur zoals getoond
Productsoort Handmatig/Automatisch Of aan te passen Aanpasbaar

TJE040 Lineaire / opvouwbare elektrische cilinder TJE 040 0

2De definitie van het productmodel







Voorbeeld:TJER220 S800 B. R 05 Een M C 20 05 0 P11 O/C N/P



TJER220—Serie nr.


TJER160

TJER190

TJER220

TJER250

S800 ¢Effectieve beroerte



TJER160:50~1500 mm

TJER190:50~2000 mm

TJER220:50~2500 mm

TJER250:50~3000 mm

B??Type schroef


A: Acme-schroef

B: Ballenschroef

C:Rolleschroef

R??Anti-rotatie


R: Met

T: Zonder

05—Schroeflood
TJER160:10,20 mm

TJER190:10,20 mm

TJER220:10,20 mm

TJER250:10,20 mm

A??Type motormontage
A:Liner

B: Parallel

M—Typ van cilindermontage



M1:dubbele zijkant

M2:Sidaal draaibank

M3:Vorderflensbevestiging

M4:Achterflensbevestiging

M5:Achterste splitsing

M6:Achteras bevestiging

MX:Aangepast



C¢belastingCopnectionType



C1:Mannen

C2:Vrouwen

C3:U-bout

C4:Spelhoofdscharnier

CX:Aangepast

20—Kracht



01100 W

02200W

04400 W

08:750W

101000 W

202000 W

30:000W

05 ¢Verminderingsgraad


03Drie tegen één.

05Vijf tegen één.

10Tien tegen één.

20Twenty-to-one.

2AantalOfLnavolgenSheksen



(De standaard is normaal gesproken open NPN-schakelaar)

O/C—Grensschakelaars



O:Normaal geopend

C: Normaal gesloten



N/P—Sensortype



N:NPN

P:PNP







- Wat is er?

1Om de effectieve slag te garanderen, moeten twee uiteinden 5 mm ruimte behouden.

2De sensor kon niet aan dezelfde kant van de motor worden gemonteerd wanneer de motor parallel is gemonteerd.

TJE040 Lineaire / opvouwbare elektrische cilinder TJE 040 1





3. Elektrisch servocilinder aandrijfsmoment

Specificatie van de schroef

 1204



Standaard motor nominaal vermogen KW

 0.1 0.2



Nominale koppel van de motor N·m

 0.32 0.64



Nominale toerental van de motor r/min

 3000 3000



Standaard motor nominale stuwkracht kN

 0.45 0.65



Standaard motoromloop mm/s

 200 200



Herhaaldelijk plaatsbepaalde nauwkeurigheid mm

 ±0,01/±0.02



Maximale effectieve afstand mm

 500



Maximale belastingstoot kN

 0.65



Maximale uitbreidingssnelheid mm/s

 200





Magnetische schakelaar

 AL-39DFL-02

2M

Twee draden type zonder contact type normaal
AL-39DFBL-02

2M

Twee draden, geen contact, normaal

4. Toepassingen

Toepassingsgebieden Militaire apparatuur, experimentele en recreatieve apparatuur, voedsel- en medische machines en apparatuur en andere productieapparatuur.





(1) Militaire uitrusting:radar, raketopzetter, schommelplatform voor gepantserde voertuigen, speciale uitrusting en andere oorlogsschepen en vliegtuigen,luik,opening,instelling van de stoelhoogte,wapenopsporingssysteem,actuator,Experimentele opheffingsondersteuning, instelling van de tankstillery in hoge en lage richting, het duwen van raketbrandstof, het openen van de ovendeur, enz.



(2) Speciale apparatuur: productielijn voor industriële automatisering, assemblagelijn, logistieke transmissie, hefplatform, versnellingscontrole, klepcontrole, coördinatenmanipulator,Mechanische apparatuur CT Kama mes, voedsel- en geneesmiddelenindustrie, CNC-gereedschapsmachines, verpakkingsmachines voor de industrie, elektronische pers voor de automobielindustrie, indexering van wikkelmachines voor textielapparatuur, controle van de matrijspositie, klemmen, boren,positionering.



(3) Experimentele apparatuur: simulatieplatform, testbed, golfmachine, testapparatuur, enz.



Dit type is vooral geschikt voor:

Servo pers, motor assemblage productielijn en u kunt ook onze servo pers software samen kopen.



5Waarom koos je ons?




1Compacte structuur en kleine afmetingen.

2Hoge stijfheid, lage traagheid en snelle reactie.

3.Hoge betrouwbaarheid en lange levensduur.

4Energiebesparing en minder lawaai.

5- Gemakkelijke montage en bediening, eenvoudig onderhoud.

6Eén jaar kwaliteitsgarantie, levenslang onderhoud.
