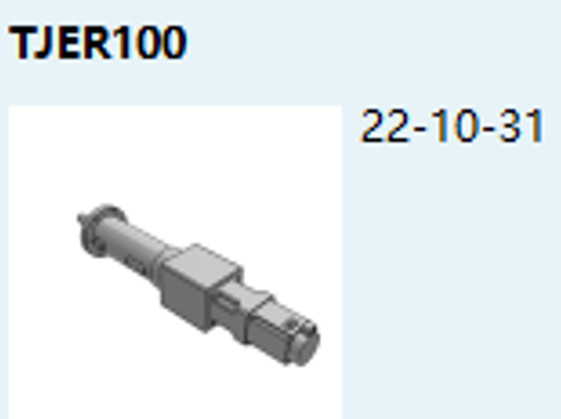

TJER100 Lineaire / opvouwbare servo-elektrische cilinder CE
| Plaats van herkomst | China |
|---|---|
| Merknaam | TJ |
| Certificering | ISO9001:2015,CE |
| Modelnummer | TJER100 |
| Min. bestelaantal | 1 stuks |
| Prijs | negotiable |
| Verpakking Details | Buitenverpakking:karton of niet-houten doos;kussenverpakking:EPE-schuim |
| Levertijd | 3-4 weken |
| Betalingscondities | T/T, 30%-vooruitbetaling, 70% vóór levering |
| Levering vermogen | 800 PCs per maand |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Naam | TJER100 | Materiaal | Aluminium |
|---|---|---|---|
| Kleur | norm: marineblauwe &silvery, anderen kan worden aangepast | Versnelling | tot 300 mm/s |
| Herhaalbaarheid | ±0,01 mm | Een beroerte | 50 tot 3000 mm |
| outputkracht | tot en met 100KN | het type van motorverbinding | lineair/parallel |
| interne anti-rotation | Met/zonder | Schroeflood | 10,20 mm |
| het type van ladingsverbinding | mannetje, wijfje, u-Bout, bal hoofdscharnier en aangepast | ||
| Markeren | TJER100 servo-elektrische cilinder,CE-servo-elektrische cilinder,CE Elektrische cilinder met hoge snelheid |
||
Productomschrijving
1.OperationelePBeginsel
Productnaam Servo-elektrische cilinder model nr. TJEN135
Fabrikant TONGJIN PRECISION Productkleur zoals getoond
Productsoort Handmatig/Automatisch Of aan te passen Aanpasbaar
2De definitie van het productmodel
Voorbeeld:TJER220 S800 B. R 05 Een M C 20 05 0 P11 O/C N/P
|
TJER220—Serie nr.
TJER190 TJER220 TJER250 |
S800 ¢Effectieve beroerte
TJER160:50~1500 mm TJER190:50~2000 mm TJER220:50~2500 mm TJER250:50~3000 mm |
B??Type schroef
B: Ballenschroef C:Rolleschroef |
|
R??Anti-rotatie
T: Zonder |
05—Schroeflood TJER190:10,20 mm TJER220:10,20 mm TJER250:10,20 mm |
A??Type motormontage B: Parallel |
|
M—Typ van cilindermontage
M1:dubbele zijkant M2:Sidaal draaibank M3:Vorderflensbevestiging M4:Achterflensbevestiging M5:Achterste splitsing M6:Achteras bevestiging MX:Aangepast
|
C¢belastingCopnectionType
C1:Mannen C2:Vrouwen C3:U-bout C4:Spelhoofdscharnier CX:Aangepast |
20—Kracht
01100 W 02200W 04400 W 08:750W 101000 W 202000 W 30:000W |
|
05 ¢Verminderingsgraad
05Vijf tegen één. 10Tien tegen één. 20Twenty-to-one. |
2AantalOfLnavolgenSheksen
(De standaard is normaal gesproken open NPN-schakelaar) |
O/C—Grensschakelaars
O:Normaal geopend C: Normaal gesloten
|
|
N/P—Sensortype
N:NPN P:PNP |
- Wat is er?
1Om de effectieve slag te garanderen, moeten twee uiteinden 5 mm ruimte behouden.
2De sensor kon niet aan dezelfde kant van de motor worden gemonteerd wanneer de motor parallel is gemonteerd.
3. Elektrisch servocilinder aandrijfsmoment
| Specificatie van de schroef | 3205 | ||||||||
|
Standaard motor nominaal vermogen KW |
0.75 | 14 | 1.5 | 2 | |||||
|
Nominale koppel van de motor N·m |
2.39 | 3.18 | 4.77 | 6.37 | |||||
|
Nominale toerental van de motor r/min |
3000 | 3000 | 3000 | 3000 | |||||
| Verlagingsgraad | 3 | 5 | 10 | 3 | 5 | 3 | 5 | 3 | |
|
Standaard motor nominale stuwkracht kN |
8.1 | 13.51 | 20 | 10.78 | 17.97 | 16.18 | 20 | 20 | |
|
Standaard motoromloop mm/s |
83 | 50 | 25 | 83 | 50 | 83 | 50 | 83 | |
|
Herhaaldelijk plaatsbepaalde nauwkeurigheid mm |
±0,01/±0.02 | ||||||||
|
Maximale effectieve afstand mm |
1200 | ||||||||
|
Maximale belastingstoot kN |
20 | ||||||||
|
Maximale uitbreidingssnelheid mm/s |
1000 | ||||||||
|
Magnetische schakelaar |
IME18-08BNSZW2S ((Normaal geopend) IME18-08BNOZW2S ((Normaal dichtbij) |
NPN Lijnlengte 2M |
|||||||
|
IME18-08BPSZW2S ((Normaal geopend) IME18-08BPOZW2S ((Normaal dichtbij) |
PNP Lijnlengte 2M |
||||||||
| Specificatie van de schroef | 3210 | ||||||||||||||||
|
Standaard motor nominaal vermogen KW |
0.75 | 1 | 1.5 | 2 | 3 | ||||||||||||
|
Nominale koppel van de motor N·m |
2.39 | 3.18 | 4.77 | 6.37 | 9.55 | ||||||||||||
|
Nominale toerental van de motor r/min |
3000 | 3000 | 3000 | 3000 | 3000 | ||||||||||||
| Verlagingsgraad | 3 | 5 | 10 | 3 | 5 | 10 | 3 | 5 | 3 | 5 | 3 | ||||||
|
Standaard motor nominale stuwkracht kN |
4.05 | 6.75 | 13.51 | 5.39 | 8.99 | 17.97 | 8.09 | 13.48 | 10.08 | 18 | 16.19 | ||||||
|
Standaard motoromloop mm/s |
167 | 100 | 50 | 167 | 100 | 50 | 167 | 100 | 167 | 100 | 167 | ||||||
|
Herhaaldelijk plaatsbepaalde nauwkeurigheid mm |
±0,01/±0.02 | ||||||||||||||||
|
Maximale effectieve afstand mm |
1200 | ||||||||||||||||
|
Maximale belastingstoot kN |
20 | ||||||||||||||||
|
Maximale uitbreidingssnelheid mm/s |
1000 | ||||||||||||||||
|
Magnetische schakelaar |
IME18-08BNSZW2S ((Normaal geopend) IME18-08BNOZW2S ((Normaal dichtbij) |
NPN Lijnlengte 2M |
|||||||||||||||
|
IME18-08BPSZW2S ((Normaal geopend) IME18-08BPOZW2S ((Normaal dichtbij) |
PNP Lijnlengte 2M |
||||||||||||||||
4. Toepassingen
Toepassingsgebieden Militaire apparatuur, experimentele en recreatieve apparatuur, voedsel- en medische machines en apparatuur en andere productieapparatuur.
(1) Militaire uitrusting:radar, raketopzetter, schommelplatform voor gepantserde voertuigen, speciale uitrusting en andere oorlogsschepen en vliegtuigen,luik,opening,instelling van de stoelhoogte,wapenopsporingssysteem,actuator,Experimentele opheffingsondersteuning, instelling van de tankstillery in hoge en lage richting, het duwen van raketbrandstof, het openen van de ovendeur, enz.
(2) Speciale apparatuur: productielijn voor industriële automatisering, assemblagelijn, logistieke transmissie, hefplatform, versnellingscontrole, klepcontrole, coördinatenmanipulator,Mechanische apparatuur CT Kama mes, voedsel- en geneesmiddelenindustrie, CNC-gereedschapsmachines, verpakkingsmachines voor de industrie, elektronische pers voor de automobielindustrie, indexering van wikkelmachines voor textielapparatuur, controle van de stand van de matrijzen, klemmen, boren,positionering.
(3) Experimentele apparatuur: simulatieplatform, testbed, golfmachine, testapparatuur, enz.
Dit type is vooral geschikt voor:
Servo pers, motor assemblage productielijn en u kunt ook onze servo pers software samen kopen.
5Waarom koos u ons?
1Compacte structuur en kleine afmetingen.
2Hoge stijfheid, lage traagheid en snelle reactie.
3.Hoge betrouwbaarheid en lange levensduur.
4Energiebesparing en minder lawaai.
5- Gemakkelijke montage en bediening, eenvoudig onderhoud.
6Eén jaar kwaliteitsgarantie, levenslang onderhoud.
