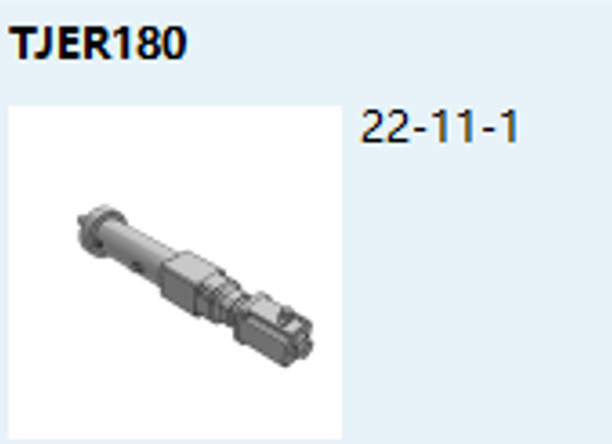

TJER180 Lineaire / opvouwbare elektrische cilinder
| Plaats van herkomst | China |
|---|---|
| Merknaam | TJ |
| Certificering | ISO9001:2015,CE |
| Modelnummer | TJER180 |
| Min. bestelaantal | 1 stuks |
| Prijs | negotiable |
| Verpakking Details | Buitenverpakking:karton of niet-houten doos;kussenverpakking:EPE-schuim |
| Levertijd | 3-4 weken |
| Betalingscondities | T/T, 30%-vooruitbetaling, 70% vóór levering |
| Levering vermogen | 800 PCs per maand |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Naam | TJER180 | Materiaal | Aluminium |
|---|---|---|---|
| Kleur | norm: marineblauwe &silvery, anderen kan worden aangepast | Versnelling | tot 300 mm/s |
| Herhaalbaarheid | ±0,01 mm | Een beroerte | 50 tot 3000 mm |
| outputkracht | tot en met 100KN | het type van motorverbinding | lineair/parallel |
| interne anti-rotation | Met/zonder | Schroeflood | 10,20 mm |
| het type van ladingsverbinding | mannetje, wijfje, u-Bout, bal hoofdscharnier en aangepast | ||
| Markeren | Lineaire elektrische cilinder met hoge prestaties,Opvouwbare hoogwaardige elektrische cilinder,Servo-elektrische cilinder met hoge prestaties |
||
Productomschrijving
1.OperationelePBeginsel
Productnaam Servo-elektrische cilinder model nr. TJER180
Fabrikant TONGJIN PRECISION Productkleur zoals getoond
Productsoort Handmatig/Automatisch Of aan te passen Aanpasbaar
2De definitie van het productmodel
Voorbeeld:TJER220 S800 B. R 05 Een M C 20 05 0 P11 O/C N/P
|
TJER220—Serie nr.
TJER190 TJER220 TJER250 |
S800 ¢Effectieve beroerte
TJER160:50~1500 mm TJER190:50~2000 mm TJER220:50~2500 mm TJER250:50~3000 mm |
B??Type schroef
B: Ballenschroef C:Rolleschroef |
|
R??Anti-rotatie
T: Zonder |
05—Schroeflood TJER190:10,20 mm TJER220:10,20 mm TJER250:10,20 mm |
A??Type motormontage B: Parallel |
|
M—Typ van cilindermontage
M1:dubbele zijkant M2:Sidaal draaibank M3:Vorderflensbevestiging M4:Achterflensbevestiging M5:Achterste splitsing M6:Achteras bevestiging MX:Aangepast
|
C¢belastingCopnectionType
C1:Mannen C2:Vrouwen C3:U-bout C4:Spelhoofdscharnier CX:Aangepast |
20—Kracht
01100 W 02200W 04400 W 08:750W 101000 W 202000 W 30:000W |
|
05 ¢Verminderingsgraad
05Vijf tegen één. 10Tien tegen één. 20Twenty-to-one. |
2AantalOfLnavolgenSheksen
(De standaard is normaal gesproken open NPN-schakelaar) |
O/C—Grensschakelaars
O:Normaal geopend C: Normaal gesloten
|
|
N/P—Sensortype
N:NPN P:PNP |
- Wat is er?
1Om de effectieve slag te garanderen, moeten twee uiteinden 5 mm ruimte behouden.
2De sensor kon niet aan dezelfde kant van de motor worden gemonteerd wanneer de motor parallel is gemonteerd.
3. Elektrisch servocilinder aandrijfsmoment
| Specificatie van de schroef | 6310 | ||||||||
|
Standaard motor nominaal vermogen KW |
5.5 | 7.5 | |||||||
|
Nominale koppel van de motor N·m |
35 | 48 | |||||||
|
Nominale toerental van de motor r/min |
1500 | 1500 | |||||||
| Verlagingsgraad | 5 | 7 | 5 | 7 | |||||
|
Standaard motor nominale stuwkracht kN |
98.91 | 100 | 100 | 100 | |||||
|
Standaard motoromloop mm/s |
50 | 36 | 50 | 36 | |||||
|
Herhaaldelijk plaatsbepaalde nauwkeurigheid mm |
±0,01/±0.02 | ||||||||
|
Maximale effectieve afstand mm |
2000 | ||||||||
|
Maximale belastingstoot kN |
100 | ||||||||
|
Maximale uitbreidingssnelheid mm/s |
250 | ||||||||
|
Proximiteitsschakelaar ((3-draad) |
IME18-08BNSZW2S ((Normaal geopend) IME18-08BNOZW2S ((Normaal dichtbij) |
NPN Lijnlengte 2M |
|||||||
|
IME18-08BPSZW2S ((Normaal geopend) IME18-08BPOZW2S ((Normaal dichtbij) |
PNP Lijnlengte 2M |
||||||||
| Specificatie van de schroef | 6320 | |||||||||||
|
Standaard motor nominaal vermogen KW |
5.5 | 7.5 | ||||||||||
|
Nominale koppel van de motor N·m |
35 | 48 | ||||||||||
|
Nominale toerental van de motor r/min |
1500 | 1500 | ||||||||||
| Verlagingsgraad | 5 | 7 | 10 | 12 | 5 | 7 | 10 | 12 | ||||
|
Standaard motor nominale stuwkracht kN |
49.46 | 69.24 | 98.91 | 118.69 | 67.82 | 94.95 | 120 | 120 | ||||
|
Standaard motoromloop mm/s |
100 | 71 | 50 | 42 | 100 | 71 | 50 | 42 | ||||
|
Herhaaldelijk plaatsbepaalde nauwkeurigheid mm |
±0,01/±0.02 | |||||||||||
|
Maximale effectieve afstand mm |
2000 | |||||||||||
|
Maximale belastingstoot kN |
130 | |||||||||||
|
Maximale uitbreidingssnelheid mm/s |
250 | |||||||||||
|
Proximiteitsschakelaar ((3-draad) |
IME18-08BNSZW2S ((Normaal geopend) IME18-08BNOZW2S ((Normaal dichtbij) |
NPN Lijnlengte 2M | ||||||||||
|
IME18-08BPSZW2S ((Normaal geopend) IME18-08BPOZW2S ((Normaal dichtbij) |
PNP Lijnlengte 2M | |||||||||||
4. Toepassingen
Toepassingsgebieden Militaire apparatuur, experimentele en recreatieve apparatuur, voedsel- en medische machines en apparatuur en andere productieapparatuur.
(1) Militaire uitrusting:radar, raketopzetter, schommelplatform voor gepantserde voertuigen, speciale uitrusting en andere oorlogsschepen en vliegtuigen,luik,opening,instelling van de stoelhoogte,wapenopsporingssysteem,actuator,Experimentele opheffingsondersteuning, instelling van de tankstillery in hoge en lage richting, het duwen van raketbrandstof, het openen van de ovendeur, enz.
(2) Speciale apparatuur: productielijn voor industriële automatisering, assemblagelijn, logistieke transmissie, hefplatform, versnellingscontrole, klepcontrole, coördinatenmanipulator,Mechanische apparatuur CT Kama mes, voedsel- en geneesmiddelenindustrie, CNC-gereedschapsmachines, verpakkingsmachines voor de industrie, elektronische pers voor de automobielindustrie, indexering van wikkelmachines voor textielapparatuur, controle van de stand van de matrijzen, klemmen, boren,positionering.
(3) Experimentele apparatuur: simulatieplatform, testbed, golfmachine, testapparatuur, enz.
Dit type is vooral geschikt voor:
Servo pers, motor assemblage productielijn en u kunt ook onze servo pers software samen kopen.
5Waarom koos u ons?
1Compacte structuur en kleine afmetingen.
2Hoge stijfheid, lage traagheid en snelle reactie.
3.Hoge betrouwbaarheid en lange levensduur.
4Energiebesparing en minder lawaai.
5- Gemakkelijke montage en bediening, eenvoudig onderhoud.
6Eén jaar kwaliteitsgarantie, levenslang onderhoud.
